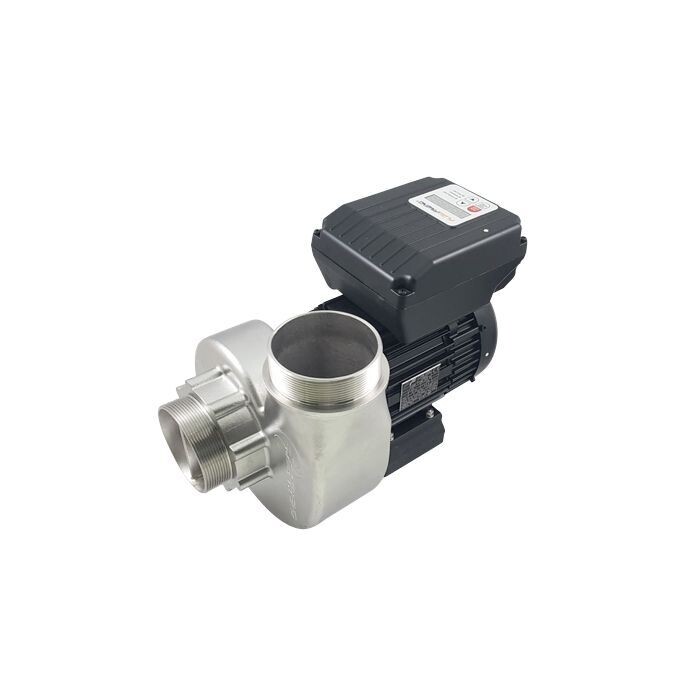

FlowFriend Standard (0-70m3)

La série FlowFriend :

• consomme extrêmement peu d’énergie
• a un réglage standard du régime / débit
• possède un réglage 0-10 V en option
• a des débits importants, mais une basse consommation en énergie
• est extrêmement silencieuse
• avec une nouvelle génération de moteur
• permanent à aimant très efficace
• possède 3 carters de pompe différents optimisés, entièrement en acier inoxydable 316
• une adaptation optimale pour des applications diverses
• a un moteur avec rendement IE4 premium
• le moteur est développé et produit en Allemagne
• peut s’utiliser partout dans le monde : des tensions allant de 100-240 V / 50-60 Hz

Chaque type de FlowFriend a une vitesse réglable (600-2 550 tpm). La pompe est équipée d’un écran de réglage, qui affche également la puissance et l’heure. Via une entrée 0-10V en option, chaque FlowFriend peut être pilotée en externe.
Le grand avantage des moteurs à aimant permanent par rapport aux moteurs asynchrones à variateur de fréquence est caractérisé par l’efficacité élevée en bas régime. Mais ils sont aussi nettement plus économes en régime plus élevé.

Hydraulique ingénieuse
Le système hydraulique d’une pompe est constitué d’un rotor de pompe et d’un carter de pompe. Le systme hydraulique de la FlowFriend est entièrement en inox 316 coulé. Robuste, lisse et ayant une forme parfaite pour limiter les pertes internes.

L’hydraulique détermine :

• en grande partie l’efficacité totale de la pompe
• l’adaptation à une application donné

La FlowFriend Standard
Son système hydraulique est du type de débit mixé, une forme qui est souvent utilisée dans les moulins hydrauliques. Son niveau d’application optimale se trouve entre 1 et 5 mètres de hauteur de remontée. Ce système hydraulique est choisi de manière à ce qu’il y ait plus de pression disponible qu’avec une pompe à hélices. En outre, elle utilise nettement moins d’énergie que des pompes de capacité comparable. Presque toutes les pompes à haut débit ont plus de 10 mètres de pression. Cette forte pression disponible consomme beaucoup d’énergie. S’il est question d’une quelconque contre-pression, par exemple en raison de tuyaux plus longs, de divers coudes et d’une différence de hauteur, cette FlowFriend standard constitue un choix idéal. La FlowFriend possède un raccordement leté de 3’’ côté aspiration et pression.

Moteur et étanchéité
La FlowFriend dispose d’une étanchéité de l’arbre de haute qualité d’Eagle Burgmann. Le moteur est développé et produit par un des plus grands et importants producteurs d’électromoteurs en Allemagne. Le rendement de ce moteur se trouve, selon le régime, entre 88 et 94%.

Pompe à sec ou immergée
La FlowFriend est une pompe placé à sec avec une tanchéité de l’arbre (pompe sec). Cette technique est un meilleur choix au niveau de l’ énergie et de la sécurité que les pompes immergées (où l’ancre de la pompe fonctionne dans l’eau). C’est pourquoi, dans les applications industrielles, on n’utilise pratiquement que des pompes avec une tanchéité de l’arbre. Parce que l’ancre et le stator sont placés l’une à côté de l’autre en cas de pompe à sec, il y a moins de perte d’énergie pendant le fonctionnement, en comparaison avec des pompes immergées. On parle toujours de compromis en cas de pompe immergée. Si la distance entre le stator et l’ancre est minime, très grand sera le risque d’endommagement causé par de la saleté incrustée entre l’ancre et le stator. Mais si la distance devient plus grande, les pertes d’énergie de la pompe augmenteront énormément.
Si le côté du stator est endommagé, dans le cas d’une pompe immergée, un contact direct entre le centre (avec des tensions supérieures à 300 V) et l’eau est possible. En cas d’applications où des gens touchent l’eau ou nagent dans l’eau, nous déconseillons l’emploi d’une pompe immergée.

Le résultat

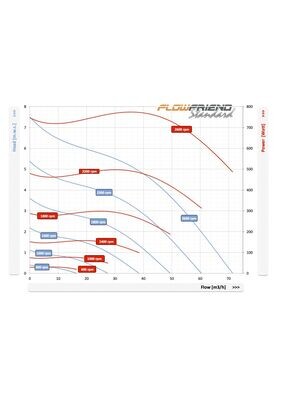

Le résultat de la pompe s’exprime le mieux à l’aide de graphiques et de spécifications. La pompe est testée sur une installation d’essai qui respecte les normes suivantes : NEN-EN-ISO 9906. La pompe est conforme à la directive européenne 2009/125/CE (ecodesign requirements for water pumps). Voyez notre manuel pour les graphiques et les spéfications.

Manuel d'installation et d'utilisation du FlowFriend

FlowFriend Flowdiagram complet

FlowFriend Flowdiagram simple

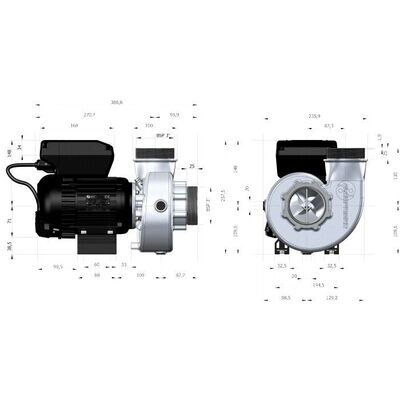

Dimensions FlowFriend Standard
